QYd形活塞杆密封圈(气动)

结构特点
　　QYd形活塞杆用密封圈是一种断面不对称，内唇短于外唇的不等唇单向气动密封圈。内唇短薄并与缸筒内表面保持少量润滑、外唇长厚；密封圈与密封沟槽底径是过盈配合，以提高稳定和密封性。

沟槽标准
　　沟槽尺寸、公差符合JB/T6656-93标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s	邵氏硬度A
TPU	≤1.2	-30to+80	A/B	0.5	75±5
NBR	≤1.2	-30to+100	A/B、C	0.5	70±5
FPM	≤1.2	-20to+200	A/B、C、D、E	0.5	70±5

A-含油润滑的空气以及干燥空气和无油空气（装配初润滑）　B-石油基液压油和矿物基润滑脂　
C-水-油乳化液　D-水-乙二醇基　E-磷酸脂基

安装须知
　　因密封圈硬度较低，可以很容易的安装在闭式(或称整体)密封沟槽中。为避免动态密封唇口的损坏，安装时不要将密封唇口在锐边上移动，在装入活塞杆端头处要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。在无油润滑的情况下，装配时要在缸筒内壁涂有润滑油膜，确保密封圈的使用寿命。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　● 标准油缸　● 风动工具　如：气腿、凿岩潜孔钻车

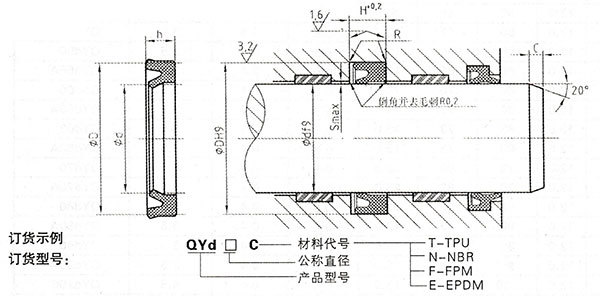

安装示例
