LX形密封圈

关键字：

分享到：

产品描述

LX型活塞/活塞杆通用密封圈

结构特点
　　LX型活塞/活塞杆通用密封圈是一种断面为星形(或称X形)的橡胶密封圈，该密封圈有四个密封唇边，具有防扭动功能和较低的摩擦力。主要适用动态工况条件下防止液体或气体介质的泄漏。在某些工况条件下，还可以用作低速旋转运动的动态密封。根据不同的使用条件，选择不同材质的星形密封圈。

沟槽标准
　　沟槽尺寸、公差符美国标准AS 568 A星形密封圈系列密封沟槽标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s
NBR	≤30	-30to+110	A、B、C	≤0.50
FPM	≤30	-40to+200	A、B、C、D	≤0.50
CPU	≤30	-30to+120	A、B、C	≤0.50

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
　　该类密封圈径向尺寸小，可安装在闭式(或称整体)密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。在装入密封沟槽时要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　●通用设备或通用部件(高压阀门、控制阀等)

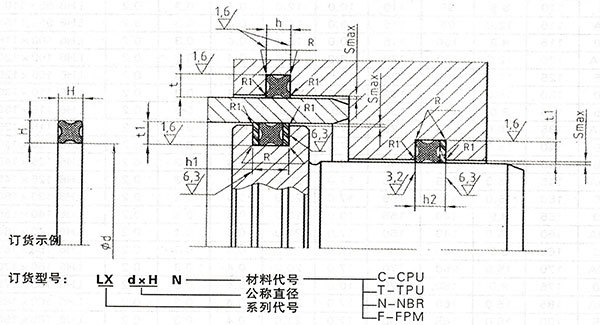

安装示例

安装沟槽尺寸

星形密封圈断面尺寸H	沟槽深度		沟槽宽度			R	R1	Smax
星形密封圈断面尺寸H	静密封 t+0.05	动密封 t1+0.05	h+0.02	h1+0.02	h2+0.02	R	R1	Smax
2.62	2.25	2.30	3.00	5.80	4.40	0.30	0.20	0.08
3.53	3.10	3.20	4.00	6.80	5.40	0.40	0.20	0.08
5.33	4.75	4.90	6.00	9.40	7.70	0.40	0.20	0.10
7.00	6.20	6.40	8.00	13.00	10.50	0.60	0.20	0.10
