产品描述

L02型O形密封圈(GB3452.1-82)

结构特点
　　L02型O形密封圈是一种断面断面为圆形的橡胶密封圈。主要用于机械部件在静态工况条件下防止液体或气体介质的泄漏。在某些工况条件下，还可以用作轴向往复运动和低速旋转运动的动态密封元件。根据不同的使用条件，选择不同材质的O形密封圈。

密封机理
　　1)、用于静态密封时的密封机理：O形密封圈装入密封沟槽后，其断面承受接触压缩应力而产生弹性变形，从而对接触面产生一定的初始接触密封压力，即使没有工作介质压力或者压力很小，O形密封圈靠自身的弹力作用也能实现密封：当容腔内充入带压介质后，在介质压力的作用下发生位移，移向低压侧，同时弹性变形进一步加大，密封圈填充和封闭密封间隙，此时作用于密封偶合面的接触压力上升，从而大大增强了密封效果。用于动态密封时的密封机理： (同静态密封时的密封机理)。

沟槽标准
　　沟槽尺寸、公差符合GB3452.1-82 O形密封圈系列封沟槽标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s
FPM	≤25	-40to+200	A、B、C、D	≤0.50
EPDM	≤25	-40to+200	A、B、C、D	≤0.50
NBR	≤25	-30to+110	A、B、C	≤0.50

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
　　该类密封圈径向尺寸小，可安装在闭式(或称整体)活塞密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。在装入密封沟槽时配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　●通用设备

安装示例

O型橡胶径向密封圈沟槽尺寸（GB3452.3-88）

O型密封圈断面直径do			1.80	2.65	3.55	5.30	7.00
沟槽宽度	气动动密封		2.20	3.40	4.60	6.90	9.30
	液压运密封或静密封存	B^+0.25	2.40	3.60	4.80	7.10	9.50
		B1^+0.25	3.80	5.00	6.20	9.00	12.30
		B2^+0.25	5.20	6.40	7.60	10.90	15.10
沟槽深度 H	活塞密封 (计算d1用)	液压动密封	1.42	2.16	2.96	4.48	5.95
		气动动密封	1.46	2.23	3.03	4.65	6.20
		静密封	1.38	2.07	2.74	4.19	5.67
	活塞杆密封 (计算D2用)	液压动密封	1.47	2.24	3.07	4.66	6.16
		气动动密封	1.57	2.37	3.24	4.86	6.43
		静密封	1.42	2.15	2.85	4.36	5.89
活塞密封沟槽底径(d1)公差			0 -0.04	0 -0.05	0 -0.06	0 -0.07	0 -0.09
活塞杆密封沟槽底径(D2)公差			+0.06 0	+0.07 0	+0.08 0	+0.09 0	+0.11 0
最小倒角长度cmin			1.10	1.50	1.80	2.70	3.60
槽底圆角半径R			2.20to0.40		0.40to0.80		0.80to1.20
槽棱圆角半径R1
活塞密封沟槽底最大直径d1max　　d1max=D1-2H　　D1-液压缸直径
活塞杆密封沟槽底最小直径D2min　　D2max=d2max-2H　　d2max-液压缸活塞杆最大直径

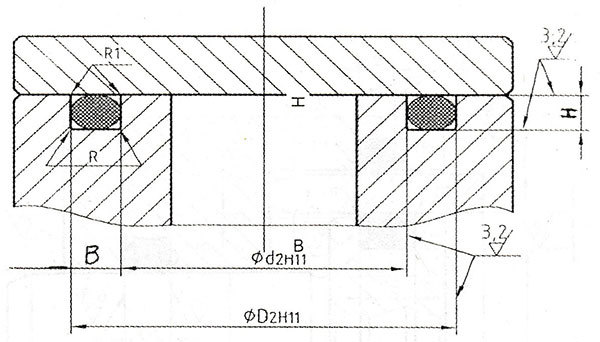

O形橡胶轴向密封圈沟槽尺寸（GB3452.3-88）

O型密封圈断面直径do	1.80	2.65	3.55	5.30	7.00
密封沟槽宽度 B^+0.25	2.60	3.80	5.00	7.30	9.70
密封沟槽深度 H ^+0.10	1.28	1.97	2.75	4.24	5.72
密封沟槽槽底圆角半径R	2.20to0.40		0.40to0.80		0.80to1.20
密封沟槽槽棱圆角半径R1	0.10to0.30
受内部压力时，沟槽外径D3　D3=d+2do　d-O形密封圈内径　do-O形密封圈断面直径
受外部压力时，沟槽外径d3　d3=d　d-O形密封圈内径
