产品描述
L01型O形密封圈(GB3452.1-82)
结构特点
L01型O形密封圈是一种断面断面为圆形的橡胶密封圈。主要用于机械部件在静态工况条件下防止液体或气体介质的泄漏。在某些工况条件下,还可以用作轴向往复运动和低速旋转运动的动态密封元件。根据不同的使用条件,选择不同材质的O形密封圈。
密封机理
1)、用于静态密封时的密封机理:O形密封圈装入密封沟槽后,其断面承受接触压缩应力而产生弹性变形,从而对接触面产生一定的初始接触密封压力,即使没有工作介质压力或者压力很小,O形密封圈靠自身的弹力作用也能实现密封:当容腔内充入带压介质后,在介质压力的作用下发生位移,移向低压侧,同时弹性变形进一步加大,密封圈填充和封闭密封间隙,此时作用于密封偶合面的接触压力上升,从而大大增强了密封效果。2)、用于动态密封时的密封机理: (同静态密封时的密封机理)。
沟槽标准
沟槽尺寸、公差符合GB1235-76 O形密封圈系列封沟槽标准。
技术数据
材质 | 压力 Mpa | 温度 ℃ | 介质 | 线速度 m/s |
FPM | ≤25 | -40to+200 | A、B、C、D | ≤0.50 |
EPDM | ≤25 | -40to+200 | A、B、C、D | ≤0.50 |
NBR | ≤25 | -30to+110 | A、B、C | ≤0.50 |
A-石油基液压油和矿物基润滑脂 B-水-油乳化液 C-水-乙二醇基 D-磷酸脂基
该密封圈安装在闭式(或称整体)密封沟槽中,安装前必须去除密封圈安装区域内的锐边和毛刺。在装入密封沟槽时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。
应用示例
●通用设备
安装示例

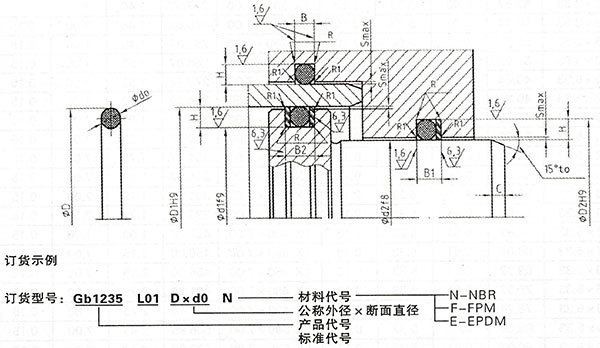

往复、旋转及螺旋运动O型密封圈沟槽尺寸
断面 直径 do |
往复及螺旋运动 | 往复及螺旋运动 | R | R1 | 不同 轴度 E≤ |
||||||||
H | 沟槽宽度 | H | 沟槽宽度 | ||||||||||
B | B1 | B2 | 公差 | B | B1 | B2 | 公差 | ||||||
1.9 | 1.5 | 2.5 | 3.8 | 5.2 | +0.10 0 |
1.7 | 2.1 | 3.4 | 4.8 | +0.10 0 |
0.2 | 0.1 | 0.05 |
2.4 | 2.0 | 3.2 | 4.5 | 5.9 | +0.15 0 |
2.2 | 2.6 | 4.0 | 5.4 | +0.15 0 |
0.2 | 0.1 | 0.05 |
3.1 | 2.5 | 4.0 | 5.6 | 7.2 | 2.9 | 3.5 | 5.1 | 6.7 | 0.3 | 0.1 | 0.07 | ||
3.5 | 3.0 | 4.5 | 6.2 | 7.7 | 3.3 | 3.9 | 5.5 | 7.1 | 0.3 | 0.1 | 0.07 | ||
(4.6) | 4.0 | 6.1 | 7.7 | 9.4 | +0.20 0 |
4.4 | 5.1 | 6.7 | 8.4 | +0.20 0 |
0.4 | 0.2 | 0.10 |
5.7 | 5.0 | 7.5 | 9.6 | 11.7 | 5.4 | 6.4 | 8.5 | 10.5 | 0.4 | 0.2 | 0.10 | ||
8.6 | 7.5 | 11.0 | 13.6 | 16.3 | 8.2 | 9.6 | 12.2 | 14.9 | 0.5 | 0.2 | 0.12 | ||
注:1、系统工作压力P≥10Mpa,单向受压时,应在O形密封圈受压方向另一侧放置一个挡圈;双向受压时,应在O形密封圈的两侧放置两个挡圈。 |
固定用O形密封圈沟槽尺寸(GB1235-76)
断面直径 do |
B | h | A | F | R | R1 | Cmin |
1.9 | 2.5+0.10 | 1.4-0.05 | 2.6+0.10 | 1.6-0.05 | 0.2 | 0.1 | 2.5 |
2.4 | 3.2+0.10 | 1.8-0.05 | 3.2+0.10 | 2.0-0.05 | 0.2 | 0.1 | 2.5 |
3.1 | 4.0+0.15 | 2.4-0.05 | 4.2+0.20 | 2.8-0.05 | 0.3 | 0.1 | 2.7 |
3.5 | 4.5+0.15 | 2.7-0.05 | 4.7+0.25 | 3.0-0.05 | 0.3 | 0.1 | 3.0 |
(4.6) | 6.1+0.20 | 3.6-0.05 | 5.0+0.30 | 4.0-0.05 | 0.4 | 0.2 | 3.3 |
5.7 | 7.5+0.20 | 4.5-0.05 | 7.6+0.30 | 5.0-0.05 | 0.4 | 0.2 | 3.6 |
8.6 | 11.0+0.20 | 6.9-0.10 | 11.5+0.40 | 7.0-0.10 | 0.5 | 0.2 | 4.1 |
