QYD形密封圈(气动)
关键字:
分享到:
产品描述
QYD型活塞密封圈(气动)
结构特点
QYD型活塞密封圈是一种断面不对称,外唇短于内唇的不等唇单向气动密封圈。外唇短薄并与缸筒内表面保持少量润滑、内唇长厚;密封圈与密封沟槽底径是过盈配合,以提高稳定性和密封性。
沟槽标准
沟槽尺寸、公差符合JB/ZQ4603-86标准。
技术数据
材质 | 压力 Mpa | 温度 ℃ | 工作介质/润滑介质 | 线速度 m/s | 邵氏硬度 A |
TPU | ≤1.2 | -30to+80 | A/B | ≤1 | 75±5 |
NBR | ≤1.2 | -30to+100 | A/B、C | ≤1 | 70±5 |
FDM | ≤1.2 | -20to+200 | A/B、C、D、E | ≤1 | 70±5 |
EPDM | ≤1.2 | -40to+150 | A/D、E | ≤1 | 70±5 |
A-含油润滑的空气以用干燥空气和无油空气(装配初润滑) B-石油基液压油和矿物基润滑脂 D-水-乙二醇基 E-磷酸脂基
安装须知
因密封圈硬度较低,可以很容易的安装在闭式(或称整体)密封沟槽中。为避免动态密封唇口的损坏,安装时不要将密封唇口在锐边上移动,必要时要借助特殊安装工具进行安装,同时在配合表面涂少量润滑油,确保密封圈的使用寿命。此外细心安装是确保密封圈功能充分展示的重要条件之一。
应用示例
·气缸 ·风动工具 如:气腿、凿岩潜孔钻车

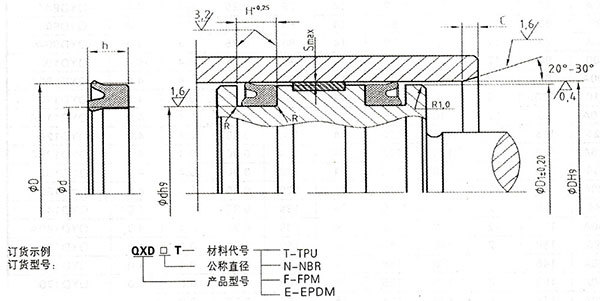

安装示例
