YA形密封圈

关键字：

分享到：

产品描述

YA型活塞/活塞杆通用密封圈

结构特点
　　YA型活塞/活塞杆通用密封圈是一种断面对称和单向密封圈，密封圈内、外圆(非唇部)与沟槽底径无过盈配合。内孔带附加的密封唇口YA1密封圈主要用于套筒缸(伸缩缸)和液压缸径向尺寸受限制的单向活塞杆密封圈，具有很好的静态和动态密封性，附加的密封唇可以防止污物侵入。低的残油回输能力，故不适宜单独使用。

沟槽标准
　　沟槽尺寸、公差符合农机标准YA系列密封沟槽标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s
CPU	≤40	-30to+120	A、B	≤1.0
FPM	≤25	-40to+200	A、B、C、D	≤1.0
NBR	≤25	-30to+110	A、B、C	≤1.0

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
　　该类密封圈径向尺寸小，可安装在闭式(或称整体)密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。在装入密封沟槽时要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　●挖掘机　　●装载机　　●叉车　　●推土机

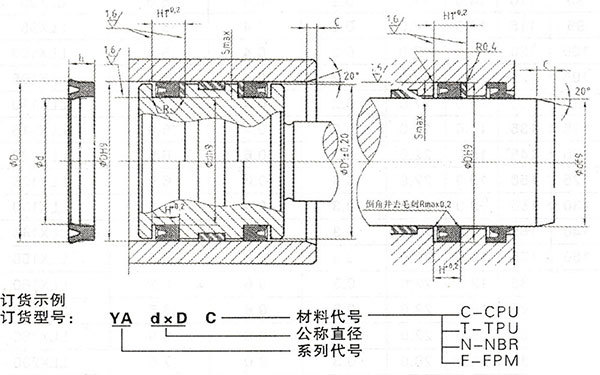

安装示例

倒角尺寸C

D-d/2	C
≤4.0	2.5
5to6	4.0
7.5	5.0
10	6.5

尺寸D1及R

D	≤100	100to300	≥300
D1	D-1.0	D-2.0	D-3.0
R	≤0.3
