LDH双作用防尘圈



关键字:

分享到:

产品描述

LDH双唇防尘圈

产品概述
  双唇防尘圈顾名思义就是一种带有密封唇的防尘圈,密封唇可将从活塞杆密封件处溢出的介质再次刮取,降低活塞杆伸出外部的油膜厚度,提高密封性能;但随着防尘圈密封性能的提高,活塞杆表面的油膜会被防尘唇推出而成为漏油,因此双唇防尘圈的端部一般作成小圆角形状,以减少外泄漏,同时有利于防尘圈的润滑主要用于往复运动液压缸、气缸的活塞杆或柱塞杆的外露部分,作用是防止粉尘、污物、沙粒或细屑进入介中。该粪防尘圈最好与活塞杆用斯持密封件(LK0208-LS)联合使用,可达到零泄漏的密封效果,但与Y或U形密封圈联合使用时,要在二者之间加一卸油口,以防由于背压引起防尘圈脱落。

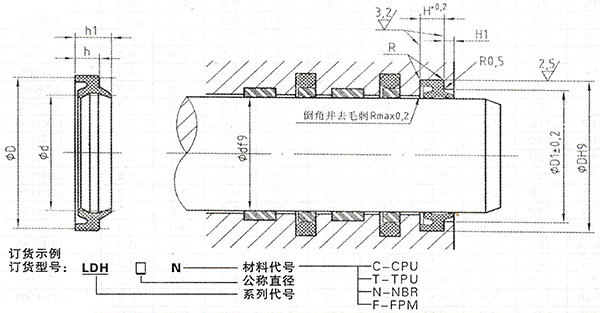

沟槽标准
  沟槽尺寸、公差符合国外DH形防尘圈系列沟槽标准。

技术数据

材质 温度 ℃ 介质 线速度 m/s
TPU -30to+80 A、B ≤1.0
CPU -30to+100 A、B ≤1.0
FPM -40to+200 A、B、C、D ≤1.0
NBR -30to+110 A、B、C ≤1.0

A-石油基液压油和矿物基润滑脂 B-水-油乳化液 C-水-乙二醇基 D-磷酸脂基

安装须知
  该类防尘圈径向尺寸小,可安装在闭式(或称整体)密封沟槽中,安装前必须去除防尘圈安装区域内的锐边和毛刺。在装入密封沟槽时要借助特殊情况要借助专用工具进行安装,同时在配合表面涂少量润滑油。此外细心安装是确保防尘圈功能充分展示的重要条件之一。

安装示例
