ZHM形双作用防尘圈

关键字：

分享到：

产品描述

ZHM双唇防尘圈(气动)

产品概述
　　双唇防尘圈顾名思义就是一种带有密封唇的防尘圈，密封唇可将从活塞杆密封件处溢出的介质再次刮取，降低活塞杆伸出外部的油膜厚度，提高密封性能；但随着防尘圈密封性能的提高，活塞杆表面的油膜会被防尘唇推出而成为漏油，因此双唇防尘圈的端部一般作成小圆角形状，以减少外泄漏，同时有利于防尘圈的润滑。主要用于往复运动液压缸、气缸的活塞杆或柱塞杆的外露部分，作用是防止粉尘、污物、沙粒或细屑进入介质中。该类防尘圈最好与活塞杆用斯特密封件(LK0208-LS)联合使用，可达到零泄漏的密封效果，但与Y或U形密封圈联合使用时，要在二者之间加一卸油(气)口，以防由于背压引起防尘圈脱落，也可单独使用。

沟槽标准
　　沟槽尺寸、公差符合企业ZHM形防尘圈系列沟槽标准。

技术数据

材质	温度 ℃	介质	线速度 m/s
TPU	-40to+80	A、B	≤0.50
FPM	-40to+200	A、B、C、D	≤0.50
NBR	-30to+110	A、B、C	≤0.50

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水乙二醇基　D-磷酸脂基

安装须知
　　该类防尘圈径向尺寸小，可安装在闭式(或称整体)密封沟槽中，安装前必须去除防尘圈安装区域内的锐边和毛刺。在装入密封沟槽时要借助特殊情况要借助专用工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保防尘圈功能充分展示的重要条件之一。

应用示例
　　●气缸　　●风动工具

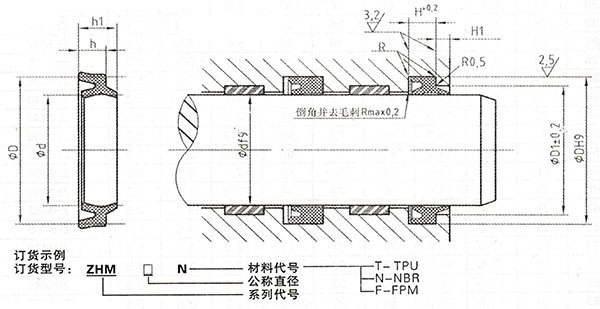

安装示例
