V形组合密封圈

关键字：

分享到：

产品描述

V型活塞杆组合密封圈

结构特点
　　V型活塞杆用密封圈是一种高压组合单向密封圈，广泛应用在高压、有变化和冲击负载的工况。它由V形密封环、支承环和压环组成。

密封机理
　　V形密封杆用密封圈本身设定径向过盈，使得密封唇口与内、外径有紧密的接触，使其对活塞杆表面产生径向接触应力，形成很好的低压密封；随着系统压力升高，V形密封环与密封偶合件表面的接触面积而加宽、密封环对缸壁的接触应力也随之增大，从而产生一个完全密封的作用力，故使其完成高压工况下的密封功能。

沟槽标准
　　沟槽尺寸、公差符合ISO5597标准成Hunger公司DMD1、DMD2、DMD9系列和Parker公司、Merker公司同系列密封沟槽标准。

技术数据

材质			压力 Mpa	温度 ℃	介质	线速度 m/s
密封环	支承环	压环	压力 Mpa	温度 ℃	介质	线速度 m/s
CPU	POM、PA、PTFE	POM、PA、PTFE	≤40	-30to+120	A、B	≤1.0
FPM	PTFE	PTFE	≤25	-40to+80	A、B	≤1.0
NBR	POM、PA、PTFE	POM、PA、PTFE	≤25	-30to-110	A、B、C	≤1.0
PTFE	PTFE	PTFE	≤25	-40to+200	A、B、C	≤1.0

适用范围

技术参数\型号	GE1	GE2	GES	GJES
压力 Mpa	0to25	0to40	0to40	0to40
温度 ℃	-35to200		-35to120
速度 m/s	0to0.50
介质	A、B、C

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　

安装须知
　　密封圈是组合式结构，须安装在开式(或称分体)密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。组合密封圈装入活塞杆端头处要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　●钢铁工业　●特殊液压缸　 ●平板硫化机　 ●船舶液压设备　 ●冶金设备

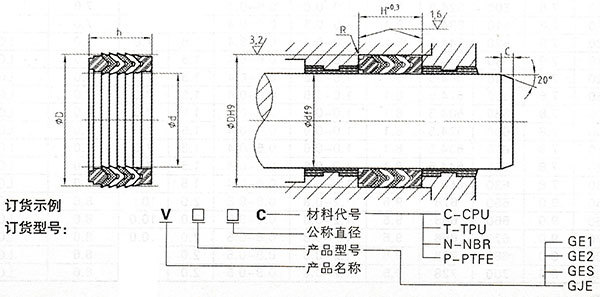

安装示例
