LT24密封圈

关键字：

分享到：

产品描述

LT24型活塞杆密封圈

结构特点
　　LT24型活塞杆用密封圈是一种压紧式单向密封圈，断面是不对称密封唇，密封圈外圆与沟槽底径为过盈配合。
　　密封圈主要用于套筒缸(伸缩缸)和液压缸径向尺寸受限制的单向活塞杆密封圈，具有很好的静态和动态密封性，附加的密封唇口可以防止污物侵入。低的残油回输能力，故不适宜单独使用。

沟槽标准
　　沟槽尺寸、公差符合MerKel公司U形密封圈T24系列密封沟槽标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s
TPU	≤40	-30to+120	A、B	≤1.0
CPU	≤25	-30to+80	A、B	≤1.0
FPM	≤25	-40to+200	A、B、C、D	≤1.0
NBR	≤25	-30to+110	A、B、C	≤1.0

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
　　此类密封圈径向尺寸小，可安装在闭式(或称整体)密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。在装入活塞杆端头处要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
　　·套筒缸（伸缩缸）

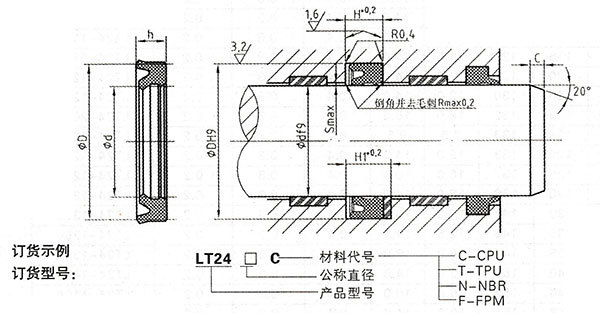

安装示例

倒角尺寸C

D-d/2	C
4.0	3.0
5.0	4.5
