YXD形密封圈

关键字：

分享到：

产品描述

YXD型活塞密封圈

结构特点
　　YXD型活塞密封圈是一种断面不对称，外唇短于内唇的不等唇单向密封圈。密封圈轴径向比大，工作稳定性好，密封性能可靠。是聚氨酯唇形密封圈中应用最早，最广的一类。

沟槽标准
　　沟槽尺寸、公差符合JB/ZQ4264-86标准。

技术数据

材质	压力 Mpa	温度 ℃	介质	线速度 m/s
TPU	≤16.0	-30to+80	A、B	0.5
CPU	≤31.5	-30to+120	A、B	0.5
NBR	≤20.0	-30to+100	A、B、C	0.5
FPM	≤20.0	-20to+200	A、B、C、D	0.5
EPDM	≤16.0	-40to+150	C、D	0.5

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
　　密封圈断面尺寸小，可安装在闭式(或称整体)密封沟槽中。为避免动态密封唇口的损坏，安装时不要将密封唇口在锐边上移动，必要时要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展矛的重要条件之一。

应用示例
·装载机 ·自卸车 ·叉车 ·汽车起重机 ·油压机 ·供暖管道调节器（伸缩节）

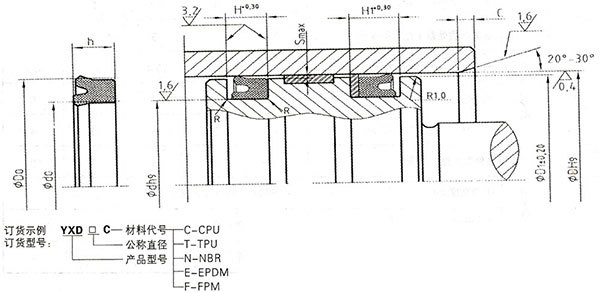

安装示例

尺寸D1及R

D	D1	R
＜100	D-1.0	≤0.4
100to600	D-2.0
100to600	D-3.0

倒角尺寸C

D-d/2	3.0	4.0	6.0	8.0	12.0
C	3.0	3.5	5.0	6.5	8to10
